Антенна для аналогового приема 12 канала.
Создана: 02 Февраля 2023 Чтв 12:29:24.
Раздел: "Радио и электроника"
Сообщений в теме: 67 (+1), просмотров: 23118
-
02 Февраля 2023 Чтв 12:29:24Огромная просьба - подскажите чертеж простой в изготовлении антенны (без усилителя) для приема 12 канала (ГТРК "Омск"). Телевизор находится в 30 км от телецентра.
-
-
05 Февраля 2023 Вск 18:24:22Пока мои зашопивались сегодня в Ленте на левом, решил зайти на рынок в радио ряды. Ну как и предпологалось, в четырёх точках торгующими антеннами, метрового диапазона не оказалось совсем, одни ДМВ шные.

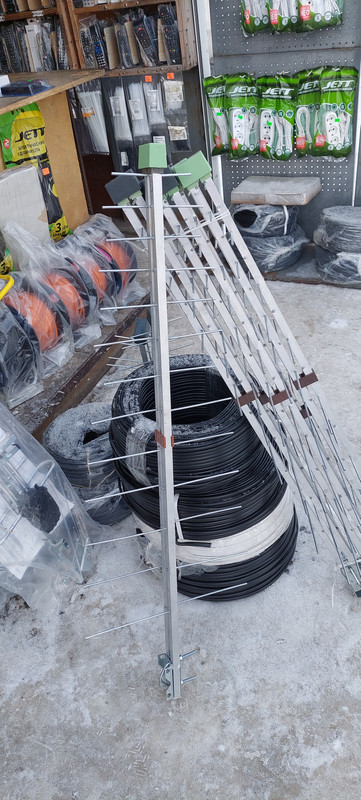

Допустим как по мне, если бы в данный момент приспичило обзавестись девайсом на 226 МГц, то купил бы стальную ДМВшную антенну, котора третья сверху на первом фото, срезал бы все вибраторы, пересчитал бы её на диапазон 200÷250 МГц по калькулятору от in_tema, ну и приварил бы новые вибраторы на новые места. Цена вопроса в среднем 500÷700 ₽.
Ну еже ли нет сварочного, то взял бы антенну с квадратной алюминиевой собирательной линией, первая и вторая сверху на первом фото и на втором фото. Выдернул бы резонаторы и так же бы пересчитал. Некоторые старые резонаторы могут подойти с подрезанием, новые бы сделал из сварочных электродов Ø 4 мм.
-
05 Февраля 2023 Вск 19:06:13ПыСы: Кстати в одной точке всё таки нашёл синфазную решётку "Сетку" которая с усилителем, но она уже без "усов" на МВ диапазон как на фото, стоят маленькие, такие же как и на трёх нижних. Ну думаю можно востановить, как було.
Там обыкновенная алюминиевая проволока Ø 6 мм., согнутая пополам.
-
06 Февраля 2023 Пон 9:47:45
Каналы с 6 по 12(вообщето это второй). У коллективной антенны там всего три элемента на этот диапазонЖумар писал(а)
:
Что такое третий диапазон?muydapokna писал(а) ... : Есть антены на третий диапазон
-
06 Февраля 2023 Пон 10:35:32
-
07 Февраля 2023 Втр 7:12:47Двоечники)))))
Читайте по ссылке
Особенно таблицу
[внешняя ссылка]
